خاموش‌شدن مکرر موتور همیشه به معنای خرابی کلید حرارتی نیست. گاهی حفاظت در واکنش به اضافه‌بار یا شرایط غیرعادی مدار عمل می‌کند؛ گاهی هم انتخاب نامناسب کلید یا تنظیم نادرست آن باعث قطع ناخواسته می‌شود. به همین دلیل، برای خرید کلید حرارتی در مشهد، بهتر است پیش از بررسی قیمت و موجودی، مشخصات موتور و شرایط کار آن را بشناسید.
انتخاب کلید صرفاً بر اساس توان موتور یا خرید مدلی با آمپراژ بالاتر، لزوماً مشکل را برطرف نمی‌کند و ممکن است حفاظت موردنیاز را مختل کند. اگر قصد دارید از طریق فروشگاه پنوتوس مشهد برای خرید این تجهیز اقدام کنید، بهتر است عکس پلاک موتور، کد کلید فعلی و علت تعویض آن را آماده داشته باشید. این اطلاعات به بررسی دقیق‌تر پیشنهادهای دریافتی کمک می‌کنند.
کلید حرارتی چیست و چه کاربردی دارد؟

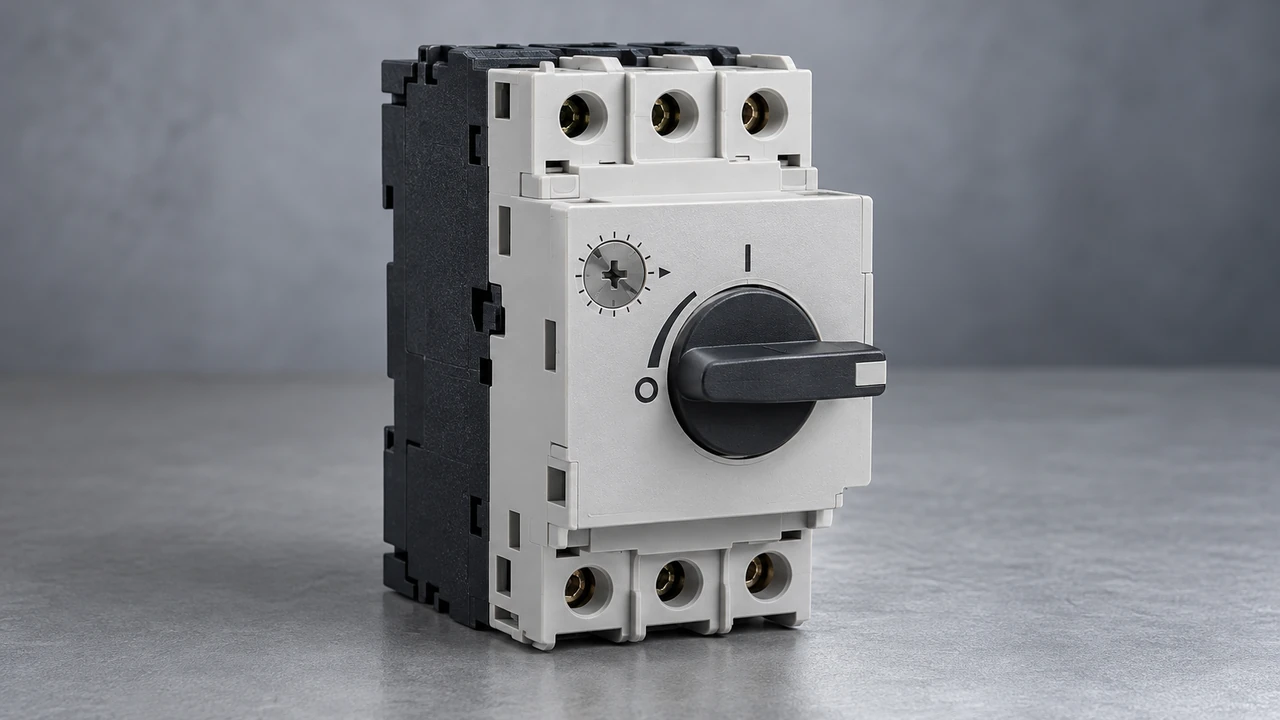

اصطلاح کلید حرارتی در بازار تجهیزات برق صنعتی معمولاً برای کلید حفاظت موتور به کار می‌رود. بسیاری از این کلیدها با سازوکار حرارتی و مغناطیسی، در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت می‌کنند؛ البته عملکرد دقیق به نوع و مدل محصول بستگی دارد و نباید همه مدل‌ها را از نظر قابلیت‌های حفاظتی یکسان دانست.
برای انتخاب درست، مشخصات فنی محصول اهمیت بیشتری از نام بازاری آن دارد. محدوده تنظیم جریان، قدرت قطع اتصال کوتاه، ولتاژ کاری و شرایط استفاده از جمله اطلاعاتی هستند که باید بررسی شوند.

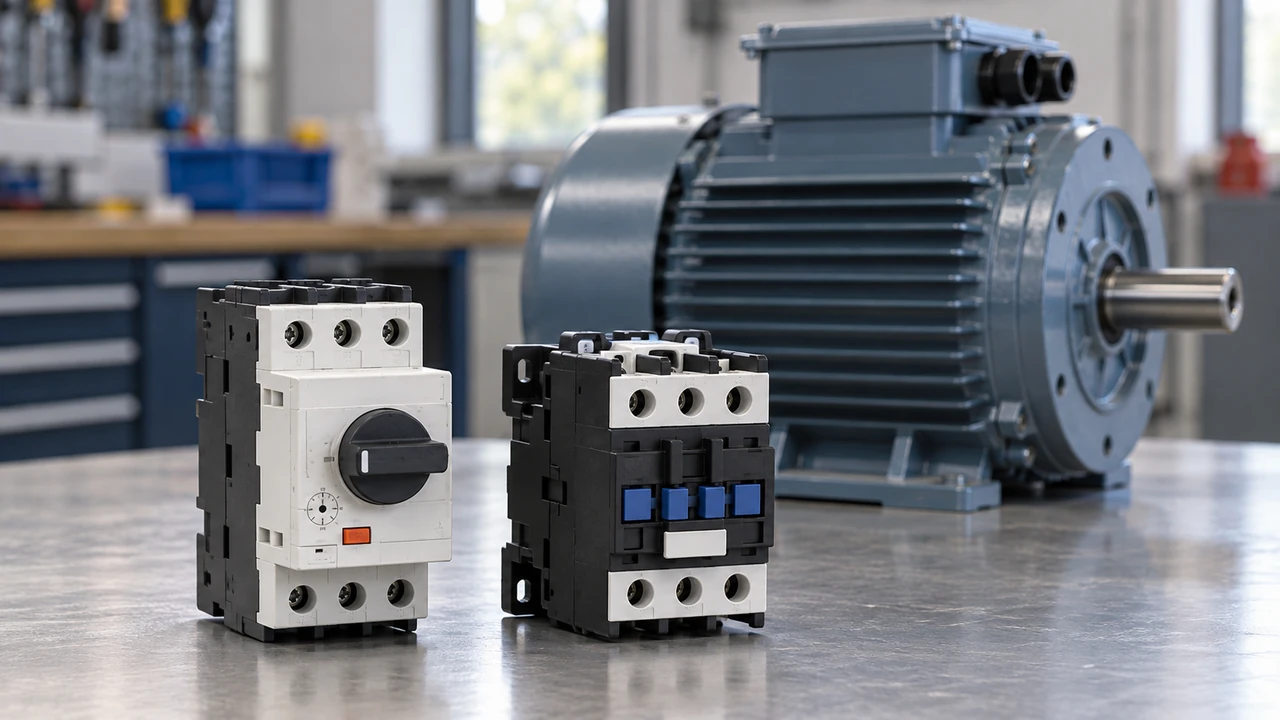

کلید حفاظت موتور نیز بخشی از مجموعه تجهیزات برق صنعتی است و وظیفه آن با کنتاکتور یا رله کنترل فاز تفاوت دارد. بسته به ساختار مدار، ممکن است به تجهیزات دیگری برای راه‌اندازی، کنترل یا حفاظت نیاز باشد. بنابراین، انتخاب قطعات باید با توجه به نقشه مدار و الزامات فنی انجام شود.
مهم‌ترین مشخصات برای خرید کلید حرارتی
۱. جریان نامی موتور
جریان نامی درج‌شده روی پلاک موتور یکی از مهم‌ترین اطلاعات برای انتخاب کلید حرارتی است. توان موتور به‌تنهایی برای انتخاب کافی نیست؛ زیرا موتورهایی با توان مشابه ممکن است در ولتاژها یا شرایط کاری متفاوت، جریان نامی یکسانی نداشته باشند.
هنگام استعلام، عکس واضح پلاک موتور را ارسال کنید و ولتاژ شبکه، نوع اتصال و روش راه‌اندازی را نیز در اختیار فروشنده یا مسئول فنی قرار دهید. انتخاب محدوده مناسب و تنظیم نهایی کلید باید با مشخصات موتور و دستورالعمل سازنده هماهنگ باشد.

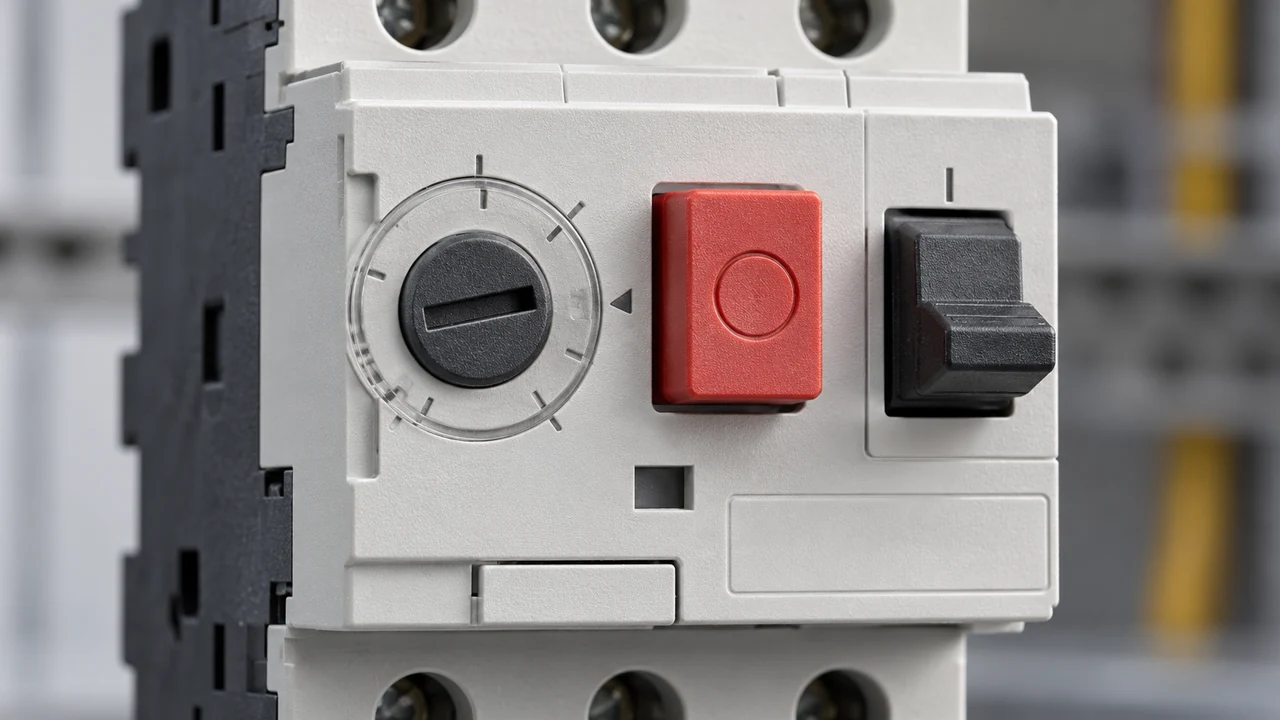

۲. محدوده تنظیم جریان کلید
محدوده تنظیم کلید باید با جریان موردنیاز موتور سازگار باشد. اگر جریان موتور خارج از بازه تنظیم کلید قرار بگیرد، نمی‌توان با تغییر دلخواه پیچ تنظیم، این ناسازگاری را برطرف کرد.
از طرف دیگر، انتخاب کلیدی با محدوده جریان بسیار بالاتر، صرفاً برای جلوگیری از قطع‌شدن موتور، راهکار مطمئنی نیست. در چنین شرایطی ابتدا باید علت عملکرد حفاظت بررسی شود و سپس درباره انتخاب یا تنظیم کلید تصمیم گرفت.
۳. قدرت قطع اتصال کوتاه
قدرت قطع اتصال کوتاه با جریان نامی یا جریان تنظیمی کلید تفاوت دارد. این مشخصه نشان می‌دهد کلید در شرایط تعریف‌شده تا چه سطحی از جریان خطا را می‌تواند قطع کند.
برای انتخاب مناسب، باید جریان اتصال کوتاه احتمالی در محل نصب، ولتاژ شبکه و مشخصات حفاظتی مدار بررسی شوند. در برخی مدارها، هماهنگی کلید با وسیله حفاظتی بالادست نیز اهمیت دارد. استفاده از چنین ترکیبی تنها زمانی قابل اتکاست که مطابق جداول سازنده و طراحی فنی تأیید شده باشد.
برای استعلام قیمت چه اطلاعاتی آماده کنیم؟
هرچه اطلاعات اولیه کامل‌تر باشد، مقایسه پیشنهادها ساده‌تر خواهد بود. پیش از ثبت درخواست خرید، موارد زیر را آماده کنید:
- نام و کاربرد موتور و عکس واضح پلاک آن
- ولتاژ، جریان نامی و روش راه‌اندازی
- کد کامل کلید فعلی و محدوده تنظیم آن
- علت تعویض؛ برای مثال، خرابی، تغییر موتور یا قطع مکرر مدار
- شرایط محیط نصب، از جمله دمای محیط و وضعیت تهویه
- تعداد موردنیاز و در صورت امکان، تصویر بخش مربوط از نقشه مدار
این اطلاعات به فروشنده کمک می‌کنند مدل مناسب‌تری پیشنهاد دهد و به مسئول فنی نیز این امکان را می‌دهند که سازگاری گزینه جایگزین را بررسی کند. به این ترتیب، تصمیم‌گیری تنها بر اساس قیمت یا شباهت ظاهری دو کلید انجام نمی‌شود.
تفاوت کلید حرارتی، بی‌متال و کلید مینیاتوری
این سه تجهیز وظایف یکسانی ندارند و نمی‌توان آن‌ها را بدون بررسی مشخصات فنی جایگزین یکدیگر کرد.
کلید حرارتی یا کلید حفاظت موتور: بسته به مدل، می‌تواند حفاظت اضافه‌بار و اتصال کوتاه را در یک تجهیز فراهم کند. محدوده تنظیم جریان و قدرت قطع آن باید با شرایط موتور و مدار متناسب باشد.
رله بی‌متال: معمولاً برای تشخیص اضافه‌بار موتور به کار می‌رود و در مدارهای متداول، از طریق کنتاکت فرمان خود باعث قطع کنتاکتور می‌شود. بی‌متال به‌تنهایی جایگزین حفاظت اتصال کوتاه نیست.
کلید مینیاتوری: برای حفاظت مدار در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود. بااین‌حال، انتخاب آن برای یک مدار موتوری باید بر اساس مشخصات کلید، منحنی قطع، جریان راه‌اندازی و الزامات حفاظتی انجام شود؛ صرف شباهت در جریان نامی، آن را به جایگزین مستقیم کلید حفاظت موتور تبدیل نمی‌کند.
در بعضی مدارها می‌توان از ترکیب‌های متفاوتی از کلید، کنتاکتور و رله اضافه‌بار استفاده کرد. انتخاب ترکیب مناسب به طراحی مدار و هماهنگی حفاظتی تجهیزات بستگی دارد. بنابراین، حذف یا اضافه‌کردن هر قطعه باید پس از بررسی فنی و در صورت لزوم، اصلاح نقشه مدار انجام شود.
چرا کلید حرارتی هنگام راه‌اندازی قطع می‌کند؟
قطع‌شدن کلید هنگام راه‌اندازی می‌تواند علت‌های مختلفی داشته باشد. جریان اولیه موتور، مدت‌زمان شتاب‌گیری، وضعیت بار مکانیکی، شرایط برق و مشخصات حفاظتی کلید، همگی در عملکرد آن مؤثرند. انتخاب نامناسب یا تنظیم نادرست نیز ممکن است باعث قطع ناخواسته شود.
اگر کلید بلافاصله پس از روشن‌شدن موتور قطع می‌کند، باید شرایط راه‌اندازی و عملکرد بخش مغناطیسی حفاظت بررسی شود. اگر موتور مدتی کار می‌کند و سپس خاموش می‌شود، بار موتور، وضعیت تهویه، افزایش دما و احتمال اضافه‌بار نیز اهمیت پیدا می‌کنند.
زمان دقیق قطع، مدت کار موتور پیش از توقف و شرایط دستگاه هنگام بروز مشکل را ثبت کنید. اگر ایراد پس از تعمیر موتور یا تغییر در بخش مکانیکی دستگاه شروع شده است، این موضوع را نیز در گزارش بنویسید.
نکته مهم این است که برای جلوگیری از قطع مکرر، نباید بدون بررسی علت، آمپراژ کلید را افزایش داد. چنین اقدامی ممکن است باعث شود حفاظت در شرایطی که باید عمل کند، عملکرد مناسبی نداشته باشد. تشخیص علت و انتخاب تنظیم صحیح باید با بررسی فنی انجام شود.
متعلقات و ابعاد نصب را فراموش نکنید
هنگام خرید کلید حرارتی، تنها به مشخصات الکتریکی توجه نکنید. در برخی تابلوها، استفاده از کنتاکت کمکی، تجهیزات اعلام وضعیت یا متعلقات اتصال به کنتاکتور نیز لازم است. سازگاری این قطعات با سری و مدل کلید باید از روی اطلاعات سازنده تأیید شود.
همچنین، ابعاد کلید، فضای نصب، روش اتصال هادی‌ها و امکان دسترسی به تنظیمات را در نظر بگیرید. اگر قرار است کلید قدیمی با مدل دیگری جایگزین شود، شباهت ظاهری به‌تنهایی برای اطمینان از سازگاری کافی نیست.
در تابلوهایی که چند موتور مشابه دارند، مشخص‌کردن کاربرد هر کلید و ثبت مقدار تنظیم تأییدشده در مستندات نگهداری اهمیت زیادی دارد. پس از تعویض نیز بهتر است فهرست قطعات و نقشه مدار به‌روز شوند تا در تعمیرات بعدی، قطعات یا تنظیمات اشتباه انتخاب نشوند.
خرید کلید حرارتی در مشهد
برای خرید کلید حرارتی در مشهد، بهتر است از فروشنده مشخصات کامل محصول را بخواهید. کد دقیق مدل، محدوده تنظیم جریان، قدرت قطع، متعلقات همراه و شرایط تأمین از جمله مواردی هستند که باید پیش از نهایی‌کردن سفارش روشن شوند.
اگر فروشنده مدل جایگزینی پیشنهاد می‌دهد، تفاوت‌های فنی آن را به‌صورت مشخص دریافت کنید. سپس سازگاری گزینه جدید با موتور، مدار و تجهیزات موجود را به مسئول فنی بسپارید. پایین‌تر بودن قیمت به‌تنهایی معیار کافی برای انتخاب نیست؛ زیرا تفاوت در مشخصات، متعلقات یا شرایط تأمین می‌تواند بر هزینه نهایی اثر بگذارد.
برای ثبت درخواست از طریق پنوتوس، اطلاعات موتور و کد کلید فعلی را آماده کنید و مشخصات دقیق مدل موردنیاز را اعلام کنید. پیش از نهایی‌کردن سفارش نیز موجودی، تعداد قابل‌تأمین و زمان تحویل را برای همان مدل بررسی کنید.
ارتباط کلید حفاظتی با سیستم کنترل
در برخی دستگاه‌های صنعتی، لازم است وضعیت قطع کلید به سیستم کنترل گزارش شود تا اپراتور بتواند علت توقف را بهتر تشخیص دهد. در این شرایط، نوع کنتاکت کمکی و نحوه ارتباط آن با مدار فرمان یا تجهیزات اتوماسیون صنعتی باید از ابتدا در طراحی لحاظ شود.
صرف نمایش خطا روی پنل یا ارسال یک سیگنال به کنترلر، جای حفاظت الکتریکی مناسب را نمی‌گیرد. عملکرد حفاظتی و منطق اعلام خطا دو موضوع مرتبط اما متفاوت‌اند و هر دو باید به‌درستی طراحی شوند.
پرسش‌های متداول
آیا توان موتور برای انتخاب کلید حرارتی کافی است؟
خیر. توان موتور اطلاعات اولیه مفیدی است، اما برای انتخاب دقیق باید جریان نامی، ولتاژ، روش راه‌اندازی، محدوده تنظیم کلید و شرایط حفاظتی مدار نیز بررسی شوند.
آیا می‌توان آمپراژ کلید را بالا برد تا موتور خاموش نشود؟
افزایش تنظیم بدون بررسی علت قطع توصیه نمی‌شود. ابتدا باید مشخص شود که قطع ناشی از اضافه‌بار، شرایط راه‌اندازی، تنظیم نامناسب یا ایراد دیگری در موتور و مدار است. هرگونه تغییر در تنظیم باید مطابق مشخصات موتور و دستورالعمل سازنده انجام شود.
برای خرید کلید حرارتی چه اطلاعاتی لازم است؟
عکس پلاک موتور، کد کلید فعلی، جریان نامی، ولتاژ، روش راه‌اندازی و علت تعویض، اطلاعات اولیه مناسبی هستند. برای انتخاب نهایی ممکن است بررسی مشخصات شبکه، قدرت قطع و نقشه مدار نیز لازم باشد.
